TP-LINK录像机功能—双网口录像机的三种工作模式介绍

　　录像机的双网口功能在多种类型的环境中需要用到，例如监控要连接内外网、通过GB28181接入公安网、企业内网和监控网连接、冗余链路保障监控稳定、提升接入带宽等等，都需要双网口来支撑。我们发布了多款支持双网口的NVR，下面给大家详细介绍双网口使用方法和注意事项。

　　

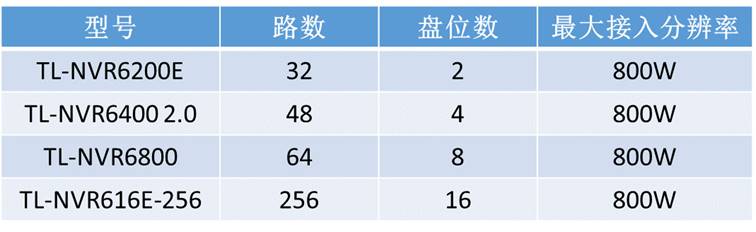

　　双网口NVR的型号

　　

　　*更多新型号，请关注TP-LINK官网产品中心

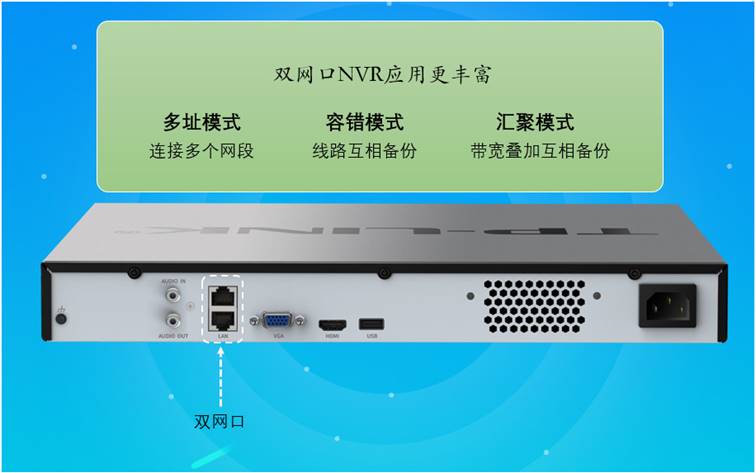

　　双网口NVR的工作模式

　　双网口NVR一共有三种工作模式，如下：

　　1. 多址设定

　　两张网卡参数相互独立，网卡独立工作。

　　2. 容错模式

　　两张网卡使用相同的IP 地址，当一块网卡的网络出现故障时，系统启用备份网卡来保证系统的网络工作正常。

　　3. 端口聚合

　　两张网卡使用相同的IP 地址，将录像机的两个网口汇聚在一起形成一个逻辑上的物理端口，聚合后可以增加带宽；同时，两个网口之间彼此动态备份，提高连接可靠性。

　　三种工作模式的使用方法

　　1. 多址设定模式（连接多网段）

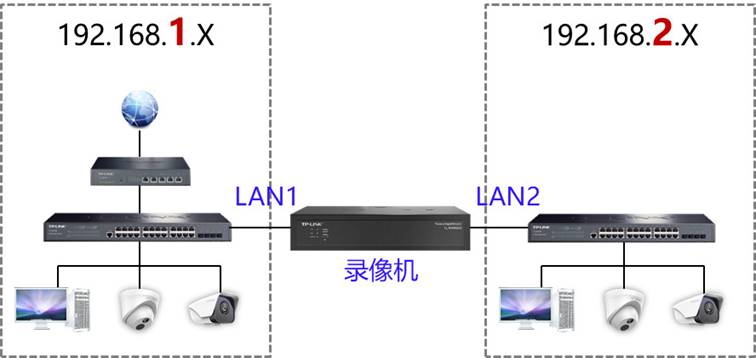

　　应用1：连接两个不同网段

　　摄像机数量较多时，需要分多个网段进行管理，两个网口可分别配置不同网段的IP地址，接入对应网段的摄像机。

　　

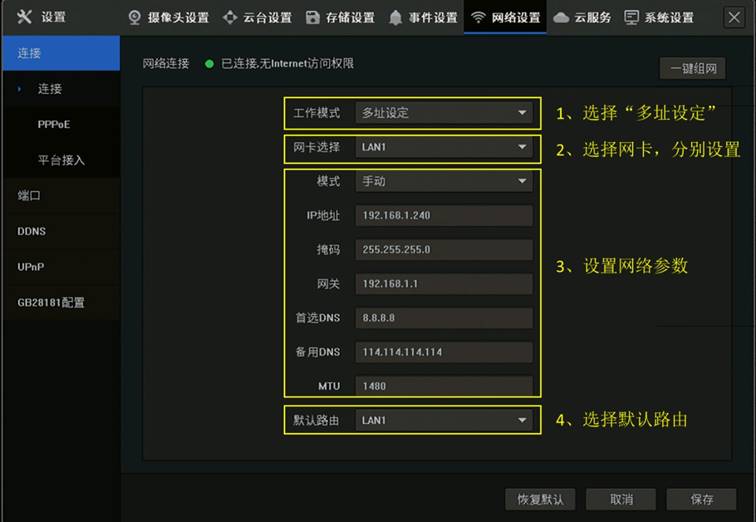

　　配置方法：将NVR的工作模式设置为“多址设定”，分别选择网卡LAN1、LAN2设置对应网络参数：

　　

　　设置“默认路由”注意事项：

　　(1) 我们需要把连接外网的LAN口设置为默认路由；

　　(2) 设置为默认路由LAN口，可以与其他网段通信，如连接外网、连接三层交换机的其他网段等；

　　(3) 非默认路由的LAN口，不能与其他网段通信。例如在上述拓扑中，路由器在NVR的LAN1口所连接的192.168.1.X网段，那么默认路由应选择LAN1。

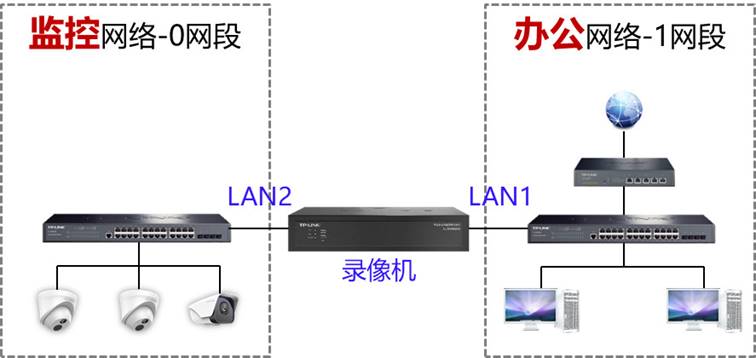

　　应用2：监控和办公网络隔离

　　监控网络与办公网络需要隔离开的环境中，在保障内网监控设备安全的前提下，双网口可以实现办公网络访问监控画面。

　　

　　配置方法与上述应用1相同，注意默认路由选择连接办公网络的LAN口。

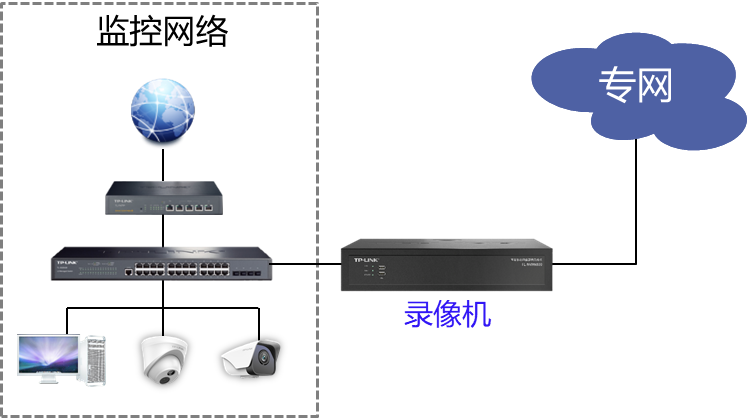

　　应用3：接入公安专网

　　双网口NVR分别连接监控内网和公安专线，通过GB28181接入平台。

　　

　　配置方法与上述应用1相同，注意默认路由选择连接专网的LAN口。

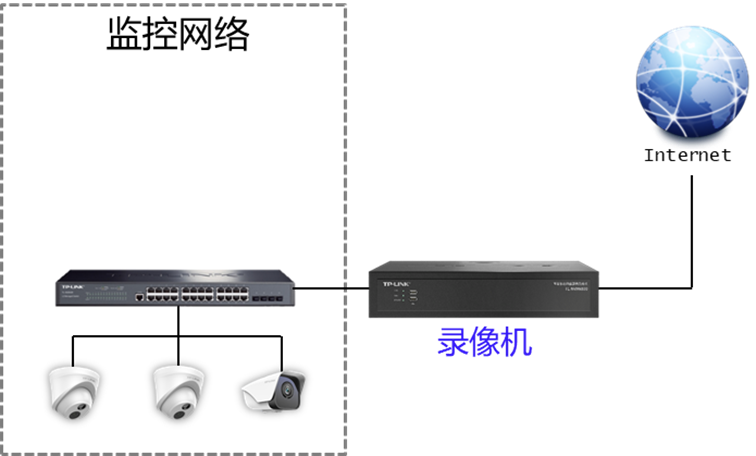

　　应用4：连接宽带上网

　　双网口NVR可以直接连接宽带拨号上网，不需要依赖路由器。

　　

　　配置方法与上述应用1相同，注意默认路由选择连接外网的LAN口。

　　2. 容错模式（双线互为备份）

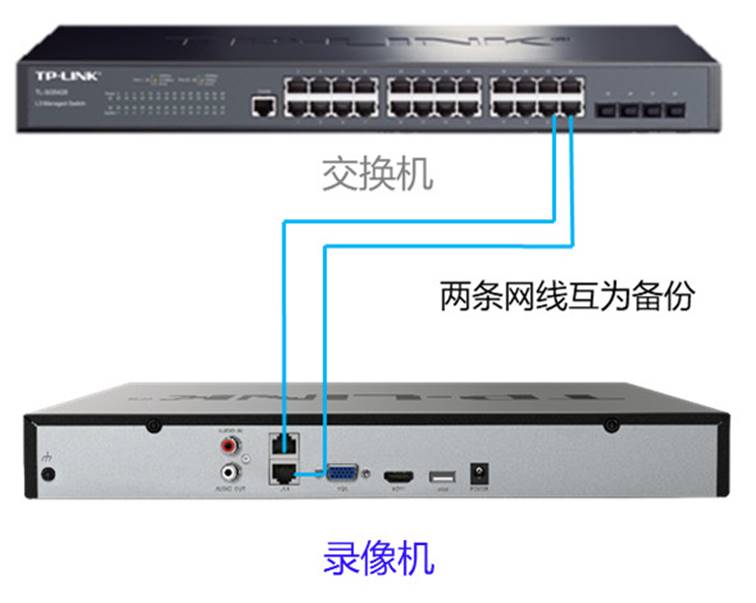

　　双网口录像机设置为容错模式后，两个千兆网口可以直接连接局域网任意交换机，正常情况下，所有数据流量均通过主网卡传输，备份链路空载。当主网卡的网络出现故障时，系统自动启用备份网卡，确保监控系统稳定运行。

　　

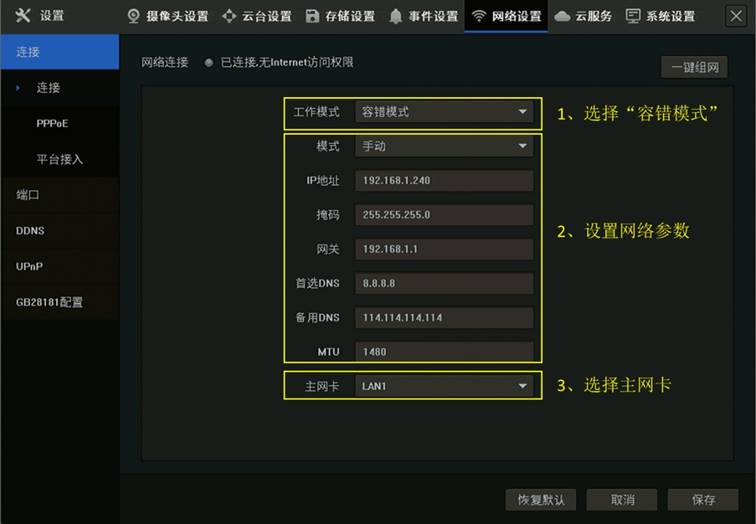

　　配置方法：工作模式选择“网络容错”，设置网络参数：

　　

　　3. 端口聚合模式（双线带宽叠加）

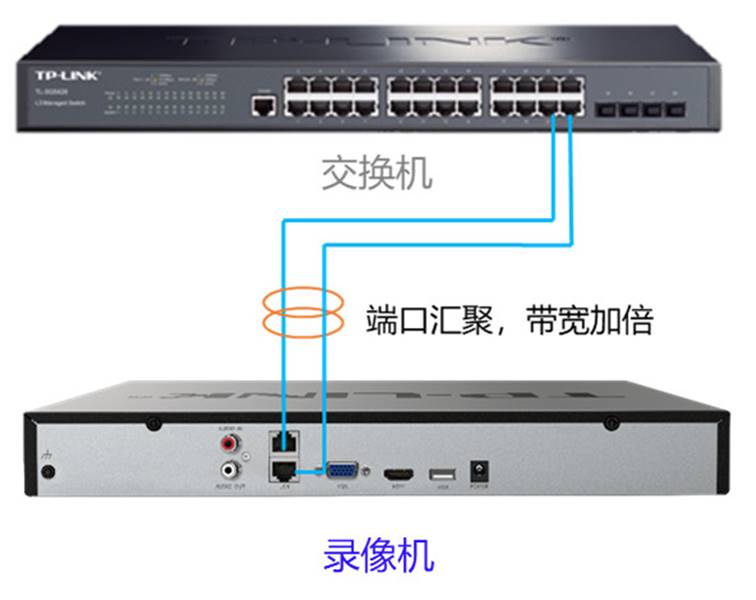

　　录像机的双网口设置为“端口聚合”模式后，两个千兆网口可以和支持端口汇聚的交换机连接，从而实现带宽叠加、链路负载分担、冗余备份的效果。当某一条线路出现故障后，所有流量自动通过另外一条线路传输，确保监控系统稳定运行。

　　

　　相比容错模式，汇聚模式相当于1+1=2的效果，如果接入两条千兆线路汇聚，可以理解为是2000Mbps的线路接入，数据流量根据分配规则在两条线路上传输，相互备份，没有主次。

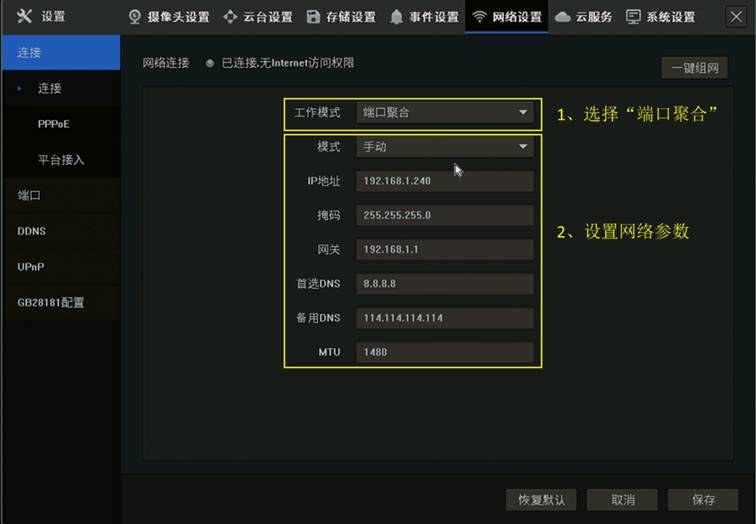

　　配置方法：工作模式选择“端口聚合”，设置网络参数：

　　

　　注意：与录像机连接的交换机必须支持设置端口汇聚，才能起到带宽叠加的目的。
